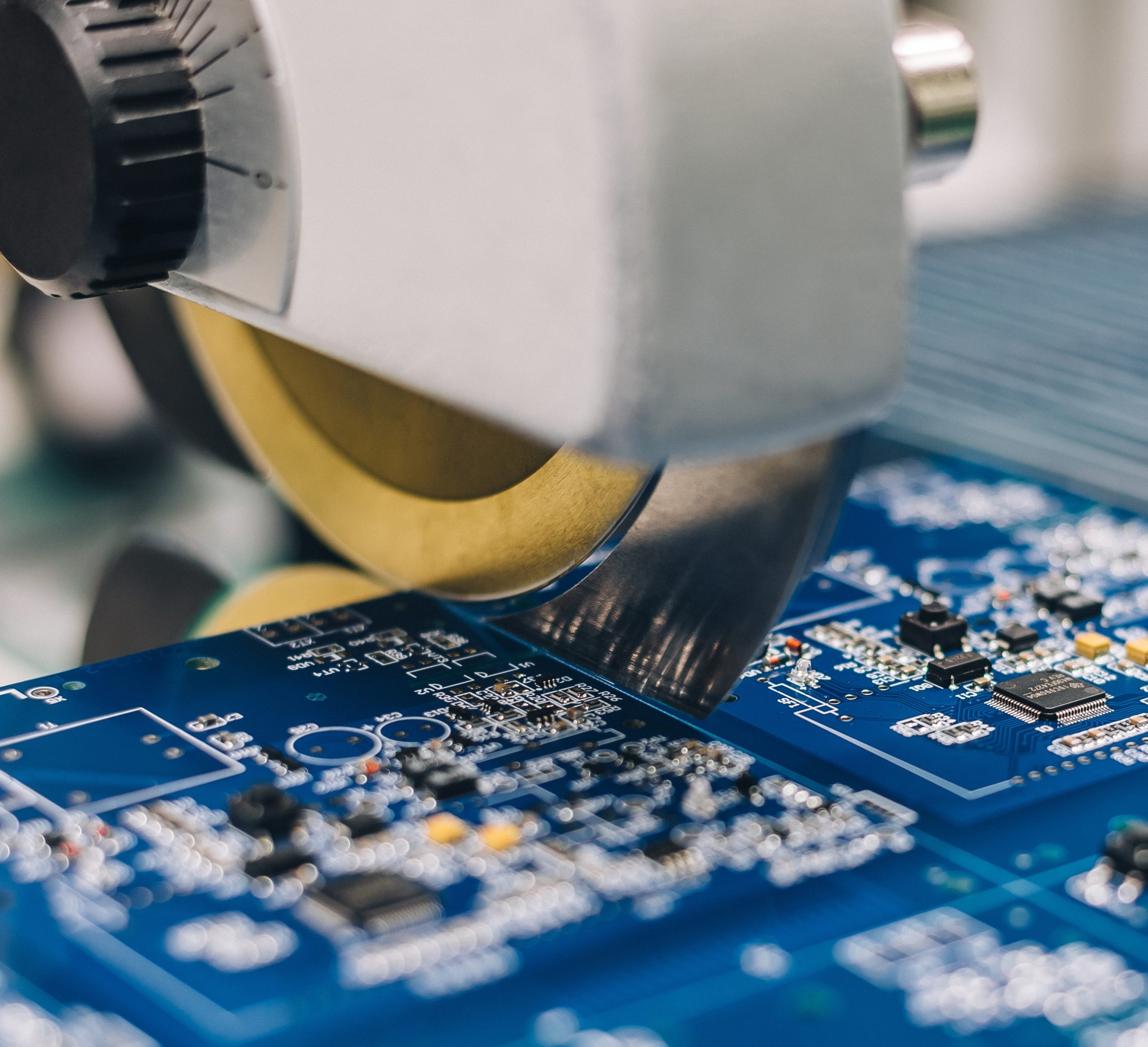

Монтаж печатных плат

Компания «НАНОТЕХ» выполняет профессиональный монтаж печатных плат любой сложности — от прототипов до среднесерийного производства. Обеспечиваем стабильное качество, повторяемость и строгое соответствие проектной документации.

Что включает монтаж печатных плат

Подготовка производства

Анализ документации, подготовка Pick&Place файлов и управляющих программ. Входной контроль компонентов и подготовка плат к монтажу.

Автоматический SMD монтаж

Нанесение паяльной пасты, установка компонентов, пайка в печи оплавления. Высокая точность и стабильность при плотном монтаже.

Монтаж THT компонентов

Установка выводных элементов вручную или с применением паяльных роботов.

Отмывка плат

Удаление флюсов и загрязнений в автоматических системах очистки. Подготовка к дальнейшим операциям и защите.

Дополнительная сборка

Кабельные изделия, установка корпусов и радиаторов, фиксация и заливка.

Контроль и тестирование

Многоуровневая проверка качества и функциональности изделий.

Технологический процесс монтажа

Подготовка и программирование. Настройка оборудования и проверка исходных данных.

Нанесение паяльной пасты. Трафаретная печать с контролем качества.

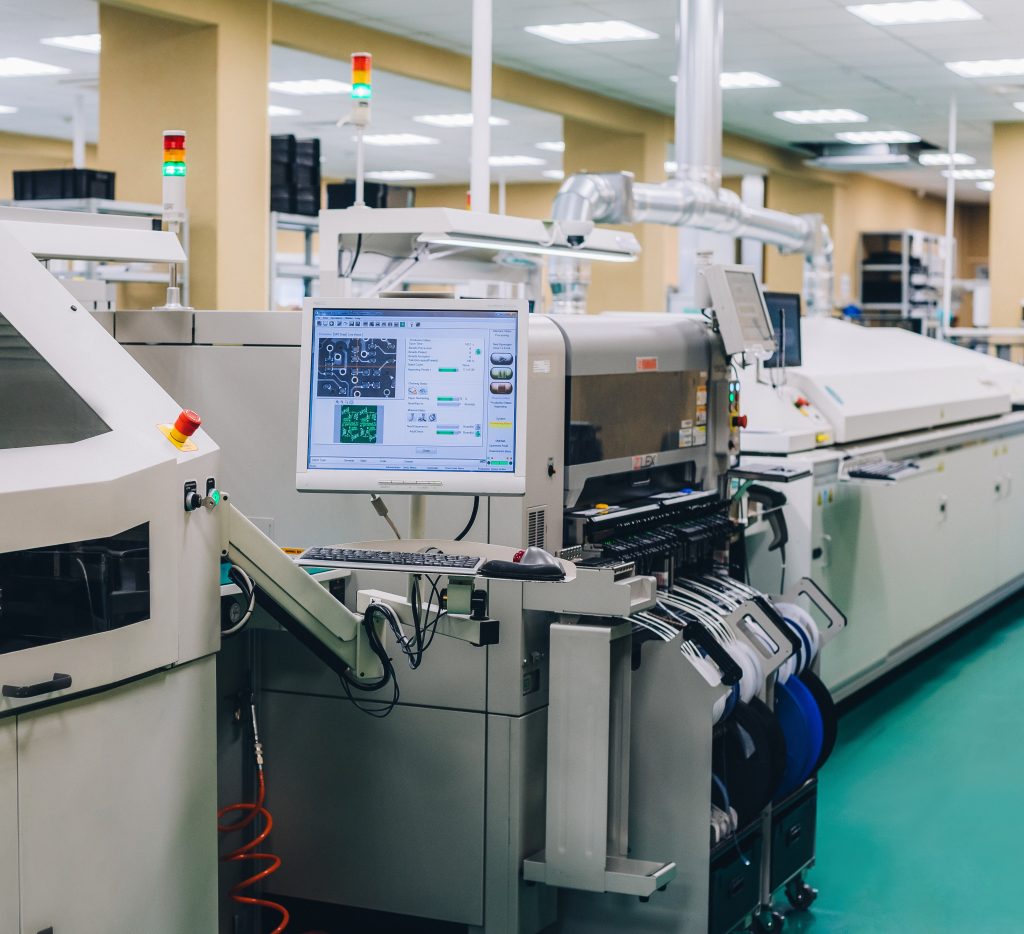

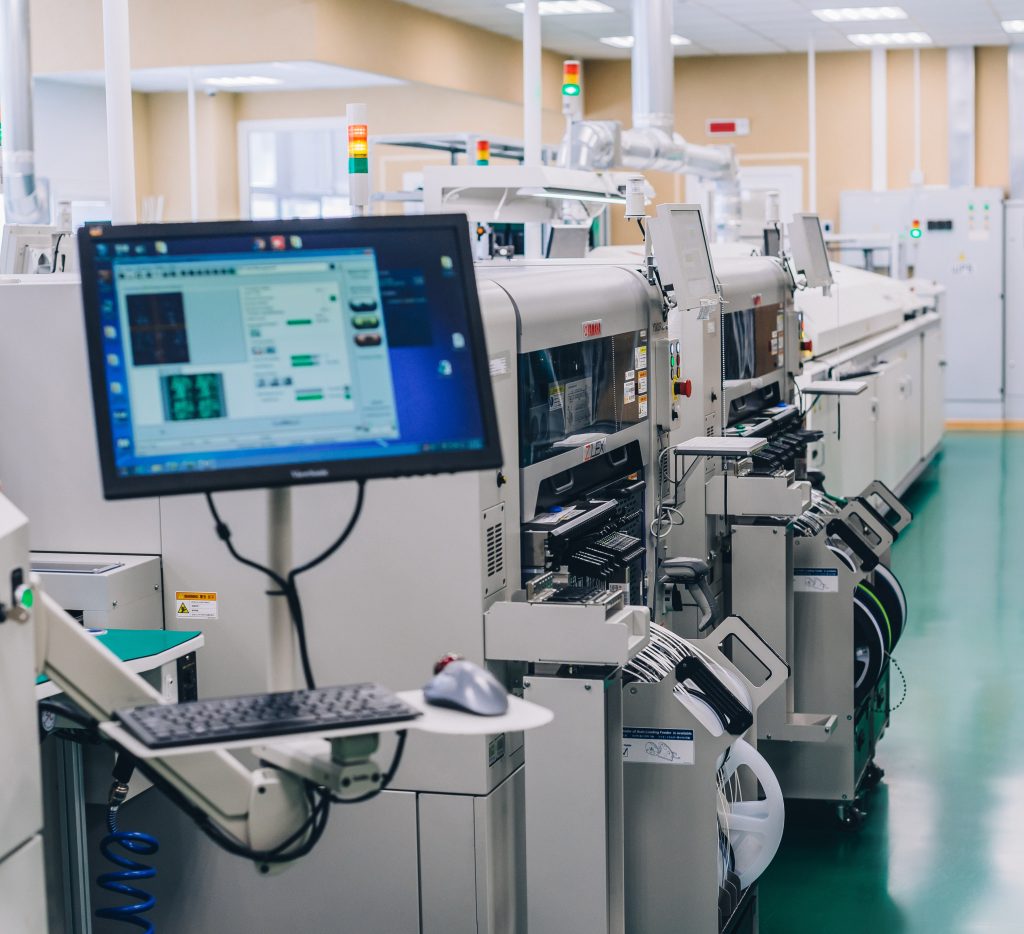

Установка компонентов. Автоматический монтаж SMD элементов.

Пайка. Оплавление по заданному температурному профилю.

Инспекция. 3D AOI контроль качества монтажа.

Завершение сборки. Монтаж THT, отмывка и дополнительные операции.

Контроль качества:

Автоматическая оптическая проверка (3D AOI).

Проверка качества монтажа и компонентов.

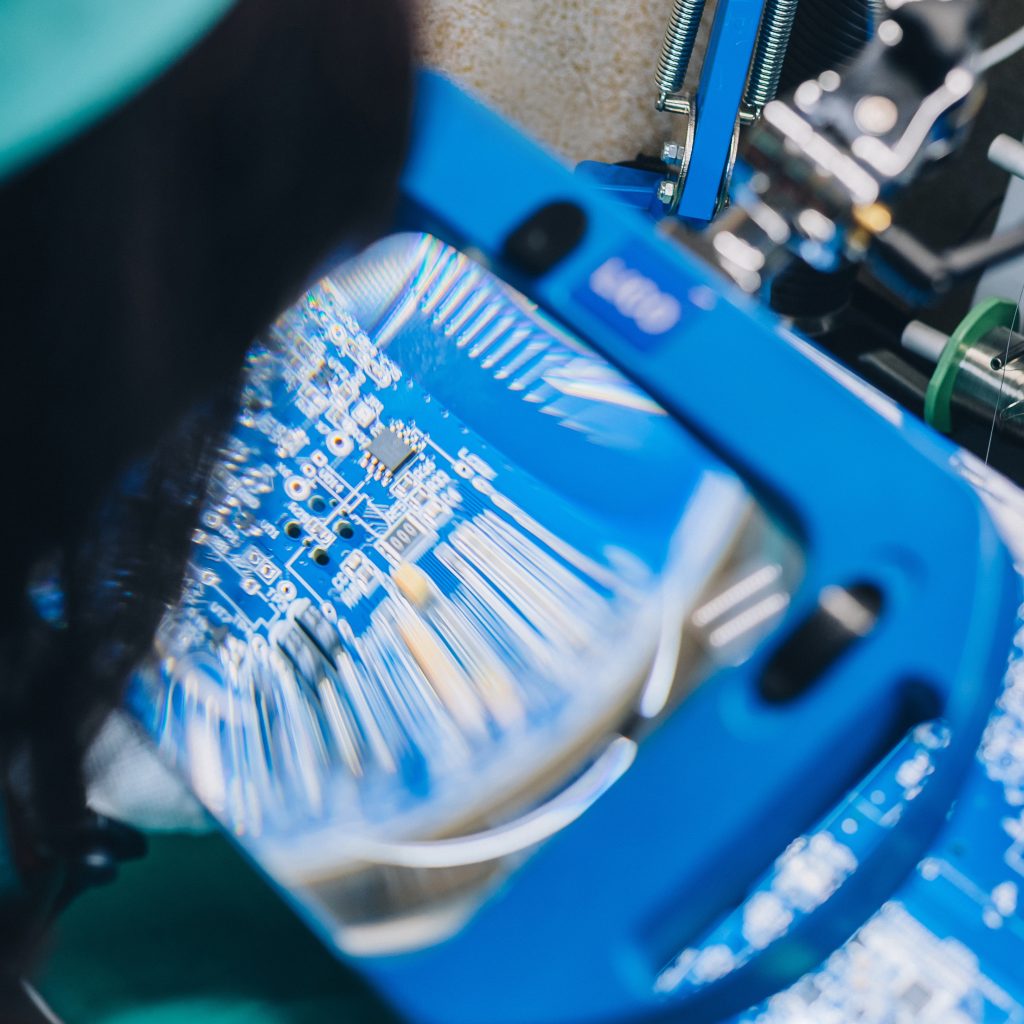

Ручная доработка. Корректировка при необходимости.

Электрическое тестирование.

Контроль работы изделия в реальных условиях.

Производственные возможности

Монтаж опытных образцов

Мелкосерийное производство

Среднесерийные партии

Работа со сложными и многослойными платами

Отправьте проектную документацию для расчета стоимости монтажа печатных плат — специалисты «НАНОТЕХ» подготовят коммерческое предложение и предложат решения по оптимизации производства.

Преимущества монтажа в «НАНОТЕХ»

Стабильное качество и повторяемость

Современное автоматизированное оборудование

Контроль на каждом этапе производства

Прозрачность процессов и соблюдение сроков

Часто задаваемые вопросы

Возможен ли монтаж BGA, QFN и Fine Pitch компонентов?

Диапазон наших возможностей по монтажу SMD включает не только указанные компоненты, но и вообще всю современную элементную базу, начиная от чип-компонентов типоразмера 01005 (метрический размер — 0,2*0,4 мм) до компонентов размером 100*45*15. Шаг выводов компонентов — от 0,3 мм. Наши специалисты проектируют трафареты для нанесения паяльной пасты, проверяя каждую апертуру для каждого компонента, что позволяет добиться отличного качества монтажа, соответствующего стандарту IPC-A-610.

Какие данные нужны для расчета монтажа?

Для осуществления монтажа необходимы:

Gerber-файлы печатной платы (для разработки трафарета для нанесения паяльной пасты, а также для подготовки управляющей программы для роботов-установщиков);
спецификация на печатный узел или перечень элементов;
сборочный чертёж.

Если у Вас нет возможности предоставить часть из этих данных, Вы можете присылать всё, что есть, а наши специалисты помогут с подготовкой недостающей информации. Полнота присланной документации определяет лишь количество уточняющих вопросов, которые будут заданы с нашей стороны, но никак не возможность или невозможность осуществления монтажа.

Какой процент брака допускается при монтаже?

Мы стремимся к нулевому уровню брака, но, как и в любом производстве, дефекты допускаются. Текущий уровень дефектности составляет — 0,15% (отношение количества узлов с дефектами к общему количеству собранных узлов), и мы постоянно дорабатываем систему контроля, детально анализируя причины каждой рекламации.

Какие сроки монтажа печатных плат?

Для повторного монтажа при условии наличия всего сырья минимальный срок монтажа составляет от 5 (только монтаж SMD) до 8 (монтаж SMD + THT) рабочих дней и включает: приемку сырья, подготовку сырья к монтажу, сам процесс монтажа, все контрольные операции, отмывку и упаковку. Выполнение нового монтажа предполагает подготовку производства и поставку трафаретов для паяльной пасты, поэтому срок будет больше. Вы можете заранее зарезервировать время для монтажа, просто сообщив нам ожидаемую дату готовности к монтажу.
